Hoe kiest u de juiste NdFeB-magneet voor uw toepassing?

Het kiezen van de juiste NdFeB-magneet (Neodymium-ijzerborium) komt neer op vijf kernfactoren: kwaliteit (magnetische sterkte), maximale bedrijfstemperatuur, coatingtype, vorm en afmetingen, en magnetisatierichting . Zorg ervoor dat deze vijf parameters goed zijn, en de magneet zal jarenlang betrouwbaar presteren in uw toepassing. Als u er zelfs maar één mist, riskeert u demagnetisatie, corrosiestoringen of mechanische mismatch. Deze gids leidt u systematisch door elke beslissing.

Begrijp eerst het beoordelingssysteem

NdFeB-magneten worden ingedeeld op rang, uitgedrukt als een getal gevolgd door een of twee letters, bijvoorbeeld N35, N42, N52 of N35SH. Het nummer geeft de maximaal energieproduct in MGOe (Megaauss-Oersteds) , wat een directe maat is voor de magnetische energiedichtheid. De letters geven de thermische prestatieklasse van de magneet aan.

Hier is een overzicht van veel voorkomende energiesoorten en hun typische energieproducten:

Een praktische regel: kies niet automatisch voor het hoogste cijfer . Hogere kwaliteiten zijn moeilijker te bewerken, brosser en hebben mogelijk een lagere coërciviteit, wat betekent dat ze gemakkelijker demagnetiseren bij hogere temperaturen. Zorg ervoor dat de kwaliteit overeenkomt met de werkelijke veldsterkte die vereist is in uw ontwerp.

Zorg ervoor dat de temperatuurclassificatie overeenkomt met uw gebruiksomgeving

Temperatuur is de meest over het hoofd geziene specificatie bij het selecteren NdFeB-magneten . Standaard N-grade magneten (geen achtervoegsel) hebben een maximale bedrijfstemperatuur van slechts 80°C . Blootstelling aan hogere temperaturen veroorzaakt onomkeerbare demagnetisatie – een storing die niet kan worden gecorrigeerd zonder opnieuw te magnetiseren.

Het letterachtervoegsel in de kwaliteit geeft de coërciviteitsklasse bij hoge temperaturen aan:

• Geen achtervoegsel (bijvoorbeeld N42): Maximale bedrijfstemperatuur 80°C
• M (bijv. N42M): Tot 100°C
• H (bijvoorbeeld N42H): Tot 120°C
• SH (bijvoorbeeld N38SH): Tot 150°C
• UH (bijvoorbeeld N35UH): Tot 180°C
• EH (bijv. N33EH): Tot 200°C
• AH (bijvoorbeeld N30AH): Tot 220°C

Een tractiemotor van een elektrisch voertuig kan bijvoorbeeld temperaturen van 120–150 °C in de rotor ervaren. In dit geval is een N42H- of N38SH-kwaliteit de juiste keuze. Het gebruik van een standaard N42 zou resulteren in veldverlies binnen de eerste bedrijfscyclus bij verhoogde temperaturen.

Houd ook rekening met de magneet temperatuur remanentiecoëfficiënt , wat doorgaans −0,11% tot −0,12% per °C is voor NdFeB. Een magneet met een vermogen van 1,30 T bij 20 °C zal ongeveer 1,17 T produceren bij 120 °C – een reductie van 10% waarmee rekening moet worden gehouden in het ontwerp van uw magnetische circuit.

Selecteer de juiste coating voor uw omgeving

NdFeB-magneten zijn zeer gevoelig voor corrosie. De basislegering bevat ijzer en zeldzame aardelementen die zonder beschermende coating snel zullen roesten in vochtige of chemisch agressieve omgevingen. Het kiezen van de verkeerde coating is een van de belangrijkste oorzaken van voortijdige magneetstoringen in het veld.

Veel voorkomende coatingopties en hun kenmerken

Houd er rekening mee dat de laagdikte rechtstreeks van invloed is op de maattoleranties. Als uw ontwerp kleine spelingen heeft, bijvoorbeeld een rotorsleuf met een tolerantie van 0,1 mm, moet er rekening worden gehouden met de nikkellaag van 20 μm in de machinaal bewerkte afmetingen van de magneet.

Definieer de vorm en afmetingen op basis van uw magnetische circuit

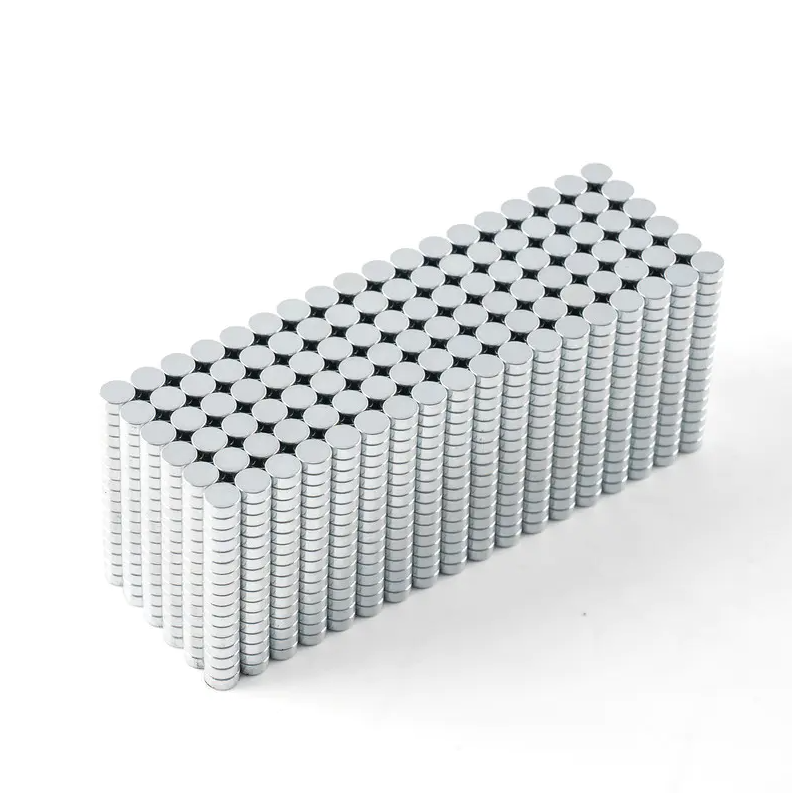

NdFeB-magneten worden vervaardigd in een breed scala aan standaardvormen: blokken, schijven, ringen, bogen, staven en aangepaste profielen. De vorm die u kiest moet de geometrie van uw magnetische circuit dienen, en niet andersom.

Belangrijke dimensionale overwegingen zijn onder meer:

• Lengte-diameter (L/D) verhouding voor cilindrische magneten: Een L/D-verhouding boven 0,7 heeft over het algemeen de voorkeur om zelfdemagnetisatie door de vormfactor te voorkomen.
• Boogmagneten voor motoren: De binnen- en buitenradius, de booghoek (bijvoorbeeld 45°, 60°, 90°) en de dikte hebben allemaal invloed op de fluxdichtheid in de luchtspleet. Zelfs een afwijking van 1° in de booghoek kan de tegen-EMF-golfvorm in een BLDC-motor verschuiven.
• Ringmagneten voor axiale fluxmachines: Een uniformiteit van de wanddikte van ±0,05 mm is vaak van cruciaal belang voor evenwichtige prestaties.
• Tolerantiecijfers: Standaardtoleranties zijn doorgaans ±0,1 mm voor gesinterd NdFeB. Met precisieslijpen kan ±0,02 mm worden bereikt, maar dit verhoogt de kosten en de doorlooptijd.

Bij houdmagneten die in beslag of sluitingen worden gebruikt, is de trekkracht sterk afhankelijk van de luchtspleet. Een schijfmagneet met een trekkracht van 10 kg bij een tussenruimte van 0 mm zal minder dan 1 kg produceren bij een luchtspleet van 3 mm - een daling van een factor tien alleen al vanwege de weerstand tegen de luchtspleet.

Specificeer de magnetisatierichting voor uw assemblage

NdFeB-magneten kunnen in verschillende richtingen worden gemagnetiseerd ten opzichte van hun geometrie. De meest voorkomende opties zijn axiaal (door de dikte), diametraal (over de diameter) en radiaal (vanaf het midden naar buiten). Het specificeren van de verkeerde magnetisatierichting zal resulteren in een magneet die niet kan worden gebruikt in uw assemblage, zelfs als alle andere parameters correct zijn.

• Axiale magnetisatie: Standaard voor de meeste schijf- en blokmagneten. De noord- en zuidpool bevinden zich op de vlakke vlakken.
• Diametrische magnetisatie: Gebruikelijk voor cilindrische staven die worden gebruikt in sensoren en lineaire actuatoren. Polen bevinden zich aan weerszijden van de cilinder.
• Radiale magnetisatie: Gebruikt in ringmagneten voor gelijkstroommotoren en bepaalde luidsprekerconfiguraties. Vereist gespecialiseerde magnetiserende armaturen en is complexer om te vervaardigen.
• Meerpolige magnetisatie: Toegepast op ringen of bogen in stappenmotoren en encodertoepassingen. Een enkele ring kan 8, 16 of zelfs 32 polen hebben met afwisselende noord-zuidgebieden.

Controleer altijd de magnetisatierichting met een Gauss-meter of Hall-sonde voordat u magneten in een samenstel integreert, vooral in meerpolige configuraties waar polariteitsfouten rotoronbalans kunnen veroorzaken.

Houd rekening met mechanische eigenschappen en verwerkingsbeperkingen

NdFeB-magneten zijn gesinterde keramiekachtige materialen. Dat zijn ze hard maar broos , met een druksterkte van ongeveer 1.050 MPa maar een buigsterkte van slechts 250 MPa. Dit betekent dat ze goed bestand zijn tegen compressie, maar zullen barsten of afbrokkelen onder buiging, stoten of trekspanning.

Praktische hanteringsvereisten die u moet plannen:

• Grote magneten (groter dan 50 mm in welke afmeting dan ook) vereisen tijdens de montage bevestigingen of afstandhouders om ongecontroleerde aantrekking en impactbreuk te voorkomen.
• NdFeB-magneten should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Lijmverbindingen zijn gebruikelijk bij montage; de lijm moet echter geschikt zijn voor de bedrijfstemperatuur en het verschil in thermische uitzetting tussen de magneet (coëfficiënt ~5 × 10⁻⁶/°C) en de stalen behuizing (~11 × 10⁻⁶/°C).
• Pacemakers, creditcards en mechanische horloges moeten tijdens het hanteren van hoogwaardige magneten een afstand van minimaal 10-15 cm aanhouden.

Gebruik een beslissingskader om tot de juiste specificatie te komen

Bij het sourcen NdFeB-magneten voor een nieuwe toepassing zal het op volgorde doorlopen van deze vragen systematisch ongeschikte opties elimineren:

1. Wat is de maximale temperatuur die de magneet tijdens gebruik zal bereiken? → Dit bepaalt het achtervoegsel van het cijfer (geen achtervoegsel, M, H, SH, UH, EH of AH).
2. Welke fluxdichtheid of trekkracht is vereist op het werkpunt? → Dit bepaalt het minimale energieproduct en dus de numerieke klasse (bijvoorbeeld N35 vs. N48).
3. Wat is de blootstelling aan het milieu? → Dit bepaalt de coating (Ni voor droge binnenruimtes, epoxy of Parylene voor vochtige of chemische omgevingen).
4. Welke vorm en magnetisatierichting heeft het magnetische circuit nodig? → Dit bepaalt de geometrie en oriëntatie.
5. Welke maattoleranties zijn vereist? → Dit bepaalt of standaard sintertoleranties volstaan ​​of precisieslijpen nodig is.
6. Welke hoeveelheid is nodig en met welke leveringsfrequentie? → Dit heeft invloed op de vraag of standaard catalogusformaten of aangepaste gereedschappen praktischer zijn.

Het uitvoeren van een eindige elementen magnetische simulatie (FEM) met behulp van de daadwerkelijke B-H-curvegegevens voor de door u geselecteerde kwaliteit (niet vereenvoudigde aannames) wordt ten zeerste aanbevolen voordat u de specificatie afrondt voor toepassingen met grote volumes of veiligheidskritische toepassingen.

Controleer de kwaliteit door middel van gestandaardiseerde tests

Nadat u een doelspecificatie heeft geïdentificeerd, kunt u gecertificeerde materiaaltestrapporten (CMTR) of testgegevens van derden opvragen die de volgende parameters voor elke productiebatch bevestigen:

• Remanentie (Br) — geverifieerd via een gekalibreerde fluxmeter, niet alleen een Gauss-meting aan het oppervlak
• Coërciviteit (Hcb en Hcj) — intrinsieke coërciviteit Hcj is vooral van cruciaal belang voor hogetemperatuurkwaliteiten
• Maximaal energieproduct (BHmax) — moet binnen het aangegeven cijfervenster vallen
• Resultaten van de zoutsproeitest — ASTM B117 of gelijkwaardig, afgestemd op de coatingspecificatie
• Dimensionaal inspectierapport — kritische afmetingen geverifieerd aan de hand van tekeningtoleranties met behulp van CMM- of optische metingen

Consistentie tussen batches is een bekende uitdaging bij de productie van gesinterd NdFeB. Magnetische eigenschappen kunnen tussen ovenbatches met ±3–5% variëren, wat aanzienlijk is bij precisietoepassingen. Het specificeren van binnenkomende inspectiecriteria in uw inkooporder – en niet alleen vertrouwen op de zelfcertificering van de leverancier – is een praktische stap die latere assemblagefouten voorkomt.
