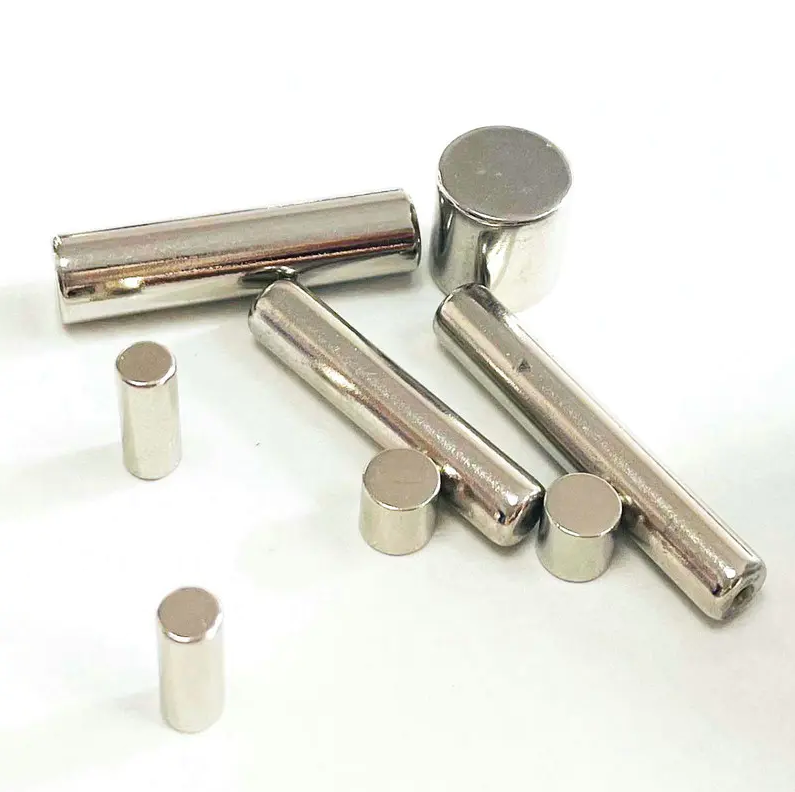

Neodymium-cilindermagneten: waarom zijn ze zo sterk?

Neodymium cilindermagneten zijn uitzonderlijk sterk omdat ze zijn gemaakt van een neodymium-ijzer-boor (NdFeB) legering – het krachtigste permanente magneetmateriaal ooit ontdekt . Hun cilindrische geometrie concentreert de magnetische flux langs een enkele as, en hun hoge coërciviteit zorgt ervoor dat het veld stabiel blijft, zelfs onder mechanische spanning of tegengestelde magnetische krachten. Kortom, zowel het materiaal als de vorm werken samen om een ​​magnetische kracht te produceren die veel verder gaat dan wat traditionele ferriet- of alnicomagneten kunnen bereiken.

De NdFeB-kristalstructuur: waar kracht begint

De stichting van een neodymium cilindermagneet De kracht van het apparaat ligt in zijn atomaire structuur. NdFeB-magneten zijn opgebouwd rond een tetragonaal kristalrooster (Nd₂Fe₁₄B), waarin ijzeratomen zorgen voor het primaire magnetische moment terwijl neodymiumatomen een enorme magnetokristallijne anisotropie creëren, wat betekent dat de elektronen er sterk de voorkeur aan geven zich langs één specifieke as uit te lijnen.

Deze anisotropie is de belangrijkste onderscheidende factor. Het maakt het energetisch erg moeilijk om de magnetische domeinen weg te draaien van hun voorkeursrichting, wat zich direct vertaalt in een hoge coërciviteit (weerstand tegen demagnetisatie). De booratomen stabiliseren het kristalrooster en voorkomen structurele instorting onder thermische of mechanische spanning.

Ter vergelijking: gewone ferrietmagneten hebben een veel lagere anisotropie, wat de reden is dat een kleine neodymiumcilinder gemakkelijk een ferrietblok kan voorttrekken dat vele malen groter is.

Belangrijkste magnetische eigenschappen: de cijfers achter de kracht

Drie meetbare eigenschappen bepalen de prestaties van een magneet. Neodymium cilindermagneten leiding in alle drie:

Het energieproduct (BHmax) is het meest veelzeggende cijfer: het meet hoeveel bruikbare magnetische energie per volume-eenheid wordt opgeslagen. Neodymiummagneten van klasse N52 bereiken tot 440 kJ/m³ , meer dan tien keer zoveel als een typische ferrietmagneet. Dit is de reden waarom neodymiumcilinders sterke houdkrachten kunnen genereren vanuit een zeer compacte behuizing.

Hoe de cilindervorm de prestaties verbetert

Vorm is geen passieve factor; het bepaalt actief hoe de magnetische flux wordt gericht en geconcentreerd. De cilindrische vorm biedt specifieke geometrische voordelen:

Axiale fluxconcentratie

Wanneer een cilindermagneet axiaal wordt gemagnetiseerd (via de platte vlakken), verlaat alle flux het ene cirkelvormige oppervlak en keert terug door het andere. Hierdoor ontstaat bij elke pool een strak gefocust veld met hoge dichtheid. Een cilinder met een diameter-lengteverhouding bijna 1:1 heeft de neiging de veldsterkte aan de polen te maximaliseren voor een bepaald volume materiaal.

Verminderde demagnetisatiefactor

Alle magneten genereren een intern demagnetiserend veld dat hun eigen magnetisatie tegenwerkt. Langwerpige cilinders (waarbij de hoogte aanzienlijk groter is dan de diameter) hebben een lagere demagnetisatiefactor in de axiale richting. Dit betekent dat meer van de inherente magnetische energie van de magneet bijdraagt ​​aan het externe veld in plaats van verspild te worden door interne tegenstand.

Radiale magnetisatie-optie

Cilindermagneten kan ook radiaal worden gemagnetiseerd, met de noordpool op het gebogen buitenoppervlak en de zuidpool in het midden (of omgekeerd). Deze configuratie wordt veel gebruikt in elektromotoren en sensoren waar een roterend, uniform radiaal veld vereist is. De cirkelsymmetrie van de cilinder is bij uitstek geschikt voor deze toepassing.

Productieproces: hoe ruwe legering een krachtige magneet wordt

De sterkte van een voltooide neodymium-cilindermagneet is niet automatisch, maar hangt af van een strak gecontroleerd productieproces:

1. Smelten en gieten van legeringen — Neodymium, ijzer en boor worden samengesmolten en tot blokken gegoten of tot dunne vlokken gegoten om een uniforme microstructuur te creëren.
2. Vermalen tot fijn poeder — De legering wordt verpulverd tot een deeltjesgrootte van ongeveer 3–5 micrometer. Elk deeltje is idealiter een enkel magnetisch domein, wat essentieel is voor maximale coërciviteit.
3. Uitlijning in een magnetisch veld — Het poeder wordt in vorm geperst terwijl een sterk extern veld alle kristalassen in dezelfde richting uitlijnt. Deze stap is van cruciaal belang: verkeerd uitgelijnde korrels verminderen direct de uiteindelijke magneetsterkte.
4. Sinteren — Het geperste compact wordt verwarmd tot ongeveer 1.000–1.100 °C, waardoor de deeltjes samensmelten tot een dicht, vast lichaam zonder ze te smelten. Een post-sinter warmtebehandeling optimaliseert de korrelgrenschemie.
5. Bewerking en coating — Gesinterd NdFeB is bros en corrosiegevoelig. Cilinders worden op precieze afmetingen gesneden en vervolgens gecoat – meestal met nikkel-koper-nikkel of zink – om te beschermen tegen oxidatie.
6. Laatste magnetisatie — De voltooide cilinder wordt in een gepulseerde magnetiseur geplaatst die het materiaal verzadigt door een veld aan te leggen dat sterker is dan de coërciviteitsdrempel, waardoor de domeinen permanent in één lijn worden vergrendeld.

Elke stap heeft invloed op het eindcijfer. Het verschil tussen een N35- en een N52-magneet komt grotendeels voort uit de zuiverheid van het poeder, de nauwkeurigheid van de uitlijning en de sinteromstandigheden - niet uit fundamenteel verschillende materialen.

Beoordelingssysteem: wat N35 tot N52 eigenlijk betekent

Neodymiummagneten worden verkocht in gestandaardiseerde kwaliteiten. Het getal na "N" verwijst rechtstreeks naar het maximale energieproduct in megagauss-oersteds (MGOe):

• N35 — Energieproduct van ~35 MGOe (≈ 279 kJ/m³). Instapniveau, overal verkrijgbaar en kosteneffectief.
• N42 — Energieproduct van ~42 MGOe (≈ 334 kJ/m³). Een populaire balans tussen kracht en beschikbaarheid.
• N52 — Energieproduct van ~52 MGOe (≈ 414 kJ/m³). De hoogste in de handel verkrijgbare kwaliteit, die een uiterst zuivere legering en nauwkeurige verwerking vereist.

Extra letterachtervoegsels geven temperatuurbestendigheid aan: gewone "N"-klassen zijn geschikt voor 80 °C, terwijl "M", "H", "SH", "UH" en "EH"-klassen tot 200 °C tolereren. Een hogere temperatuurbestendigheid wordt bereikt door dysprosium of terbium toe te voegen, waardoor de coërciviteit toeneemt ten koste van een iets lager energieproduct.

Kracht uit de praktijk: praktische voorbeelden

Abstracte magnetische eigenschappen worden betekenisvol wanneer ze worden vertaald in echte vasthoudkrachten. De volgende voorbeelden illustreren wat neodymium-cilindermagneten kunnen doen bij typische commerciële formaten:

Merk op dat deze trekkrachten worden gemeten onder ideale omstandigheden (vlak, schoon staaloppervlak, volledig contact). Zelfs een kleine luchtspleet vermindert de effectieve kracht dramatisch – een opening van 1 mm kan de trekkracht met 50% of meer verminderen afhankelijk van de grootte en kwaliteit van de magneet.

Beperkingen die van invloed zijn op de kracht in de echte wereld

Ondanks hun uitzonderlijke prestaties hebben neodymium-cilindermagneten goed gedefinieerde fysieke limieten waar ingenieurs en gebruikers rekening mee moeten houden:

Temperatuurgevoeligheid

Standaard neodymiummagneten van N-kwaliteit beginnen hun magnetisatie omkeerbaar te verliezen boven ongeveer 80°C. Indien verwarmd voorbij de Curietemperatuur van 310–340°C , zijn ze permanent gedemagnetiseerd. Alnicomagneten blijven daarentegen functioneel tot 550°C. Voor toepassingen bij hoge temperaturen zijn hoogwaardigere varianten met dysprosiumtoevoegingen vereist.

Broosheid en kwetsbaarheid

Gesinterd NdFeB heeft een keramiekachtige microstructuur. Cilindermagneten kunnen barsten of versplinteren als ze plotseling in elkaar klikken of op harde oppervlakken vallen. Dit is geen zwakte in hun magnetische eigenschappen; het is een mechanische beperking van het sinterproces die moet worden beheerd met de juiste hantering en montage.

Corrosie zonder coating

Ongecoat NdFeB oxideert snel in vochtige omgevingen en vormt een poederachtig oppervlak dat zowel de structurele integriteit als de magnetische prestaties aantast. De nikkel- of zinkcoatings die tijdens de productie worden aangebracht, zijn functioneel en niet louter cosmetisch; schade aan de coating kan corrosie veroorzaken die de magneet geleidelijk verzwakt.

Waarom neodymium-cilindermagneten voor veel toepassingen beter presteren dan andere vormen

Vergeleken met schijfmagneten (zeer lage hoogte-diameterverhouding), blokmagneten of ringmagneten bieden cilinders een praktische combinatie van voordelen:

• Voorspelbare veldgeometrie — De axiale symmetrie maakt magnetische veldberekeningen eenvoudig, wat waardevol is voor technisch ontwerp.
• Sterke poolgezichten — Platte ronde uiteinden concentreren de flux goed en produceren een hoge oppervlakteveldsterkte die nuttig is voor detectie en klemming.
• Veelzijdige beeldverhoudingen — Door de lengte-diameterverhouding te veranderen, kan hetzelfde materiaal worden geoptimaliseerd voor verschillende veldprofielen: korte cilinders produceren een breed, ondiep veld, terwijl lange cilinders een smaller, dieper veld produceren.
• Compatibiliteit met rotatiesystemen — Cilinders passen op natuurlijke wijze in boringen, behuizingen en rotoren, waardoor ze een standaardvormfactor zijn in motoren, actuatoren en encoders.

Hoewel schijfmagneten vergelijkbaar zijn, hebben ze een hogere demagnetisatiefactor vanwege hun grote oppervlak in verhouding tot hun dikte, waardoor ze iets minder efficiënt zijn per volume-eenheid materiaal. Voor toepassingen waarbij zowel trekkracht als compacte lengte van belang zijn, is de cilindergeometrie vaak de optimale keuze.
